雙紋管強制湍流換熱器是一種新型強化傳熱、高效節能換熱設備,它適用于生產、生活、采暖及空調等多種換熱場合,換熱形式一般分為汽—水、水—水兩種換熱形式,外形結構分為立式、臥式兩種結構形式,型號齊全,選用方便,亦可根據具體情況進行特殊設計,研制成功后受到廣大客戶的一致好評。
卓越的性能特點
●強化傳熱
雙紋管是采用特殊工藝加工的內外螺紋相結合的高效換熱元件,在正常的換熱過程中,由于其特殊的結構,使管壁內外流體在流動過程中發生強烈擾動,形成湍流狀態,達到換熱過程的高境界—湍流換熱,因而傳熱系數明顯提高。
●不易結垢
由于換熱管的內外螺紋易形成湍流,對換熱管壁有較強的沖刷作用,加上螺紋管本身有熱補償能力,通過熱脹冷縮有自潔作用,因而不易結垢,懸浮物及流體中的雜質不易附著。
●不易泄露
本產品密封周長短,加上換熱管的粗螺紋類似膨脹節,有補償能力,在傳熱過程中,換熱器熱應力相應減少,不易泄露。
●體積小,占地面積少
由于傳熱系數明顯提高,因而相同換熱面積的情況下,外形尺寸減小,占地面積減少,從換熱器的壽命和運行費用等綜合考慮,總的投資省。
由于換熱系數得到極大提高,在同等換熱量的狀態下,換熱面積可進一步縮小,即換熱器的體積可進一步縮小,與同等換熱量的浮動盤管換熱器相比,體積只有他的1/2至1/4。本產品有二種不同的構成形式:可臥式,立式安裝,可適應于不同的位置和空間。
●適用范圍廣
該產品可廣泛適應于供熱,采暖,制冷,動力,石油化工等行業的汽—水和水—水以及各種介質之間的換熱場合。并且在相當的程度上,完全可以取代板式換熱器,從而避免板式換熱器的缺陷。
●可實現自動控制
該產品有相應的智能配套設備,可自動控制水溫,實現機電一體化,供熱能力大,無需人工控制,由于集機組控制和各種參數顯示于一體,可實現控制的高度集成,這樣即安全舒適又高效節能。
●壓力范圍廣、運行阻力小
管殼程設計壓力范圍廣,耐溫等級高,可適用于絕大部分的工業、生產、民用等需要熱交換的領域。
設計與使用說明
(1)本產品設計時應詳細了解項目使用的冷熱媒工況,設計選型計算時應符合相應的冷熱媒介質的溫度和性能,避免設計時參考高標準,運行時執行低標準,由于設計選型中傳熱面積計算的低估而造成換熱效果的不利影響,由于本產品為結構緊湊型,后期不利于增加傳熱面積。
(2)本換熱器在安裝時,應按設計部門提供的管路系統圖進行安裝,運行前應首先檢查各部件安裝是否正確、安全可靠。設備與管路連接前,應對管路及系統進行清洗,防止管路雜質進入設備內。
(3)傳熱介質為冷、熱水時,為延緩設備結垢,均應采用軟化水,并在進水管路上設除污器。
(4)運行時,首先打開被加熱介質的進出水閥,采暖空調系統開啟循環水泵確認系統充滿水后,方可打開加熱介質的出口閥,然后打開進口閥。
(5)停機時,應首先關閉熱媒蒸汽(或高溫水)閥門,再關閉循環水閥門。打開排污閥,排空閥,排盡設備內的殘留水汽。
(6)汽水換熱時,蒸汽冷凝液應采用重力排放。在凝結水回收系統中,應采用機械型疏水閥(浮球式或倒置桶式),疏水閥應配備旁通閥組。
(7)設備管路安裝好后,應對設備進行保溫制作,請留出設備銘牌,便于維護。請根據用戶實際情況確定排污次數和排污量。定期對設備進行維護檢查。
(8)對設備進行清洗時,為了保證設備不被腐蝕,清洗液中含CLˉ,應注意濃度不得超標。清洗系統中其他設備或管路時,應將換熱器進出口閥門關閉,以避免清洗液進行設備內。
(9)一次介質蒸汽溫度高于200℃時,換熱雙紋管選用不銹鋼管。

雙紋管強制湍流管殼式換熱器訂貨說明

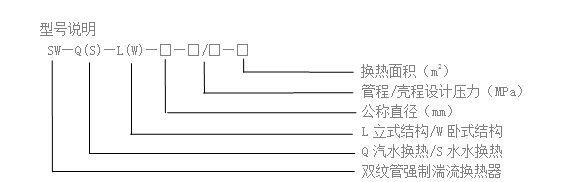

(1)設備訂貨時,應說明設備運行介質的名稱、壓力和溫度。注明設備型號,如需要核算,應告知相應的計算條件和參數。
(2)如設備在安裝位置、環境、形式和接管方式等方面有特殊要求,應在訂立合同前向我公司人員說明,以便設計人員參考并設計出符合差異化要求的產品。
(3)設備的管程和殼程材質我公司一般按碳鋼殼體,不銹鋼雙紋管制作,如需要殼體采用全不銹鋼、管程采用紫銅管或其他材質要求,須在訂立合同前說明。
(4)本產品樣本不作為終產品的技術資料,產品的更新換代升級,恕不另行通知。產品的驗收以合同與設備終圖紙為準。
