阻斷器 —— 高層直連供暖機組的二代三型（減壓裝置），阻斷器還有二代一型、二代二型等，基本上現在的高層直連供暖機組中已經不用斷流器和阻旋器了。

雙關斷，防偷開，變流量。
       系統巧妙地利用止回閥前端的壓力差、大小活塞的面積差以及壓力傳遞的時間差所形成的作用力為動力，即同優先代產品一樣，完全利用水力自身特性來實現水流順向的開與關并同時進行減壓排氣。它不僅克服了借助于減壓閥進行減壓、關斷的缺陷，更不僅僅是簡單地由2個罐合為1個罐，而是發生了質的變化——即由開式系統過渡到了
閉式系統，有效地解決了優先代高層建筑直連供暖系統不能用于除氧系統上的問題。本系統由加壓泵、高壓驅動水管、止回閥、高區散熱器、阻斷器等組成。主要用于閉式供暖系統、地面高差大的山區以及不便于設置斷流器、阻旋器的場合。

帶阻斷器的直連機組主要配件有加壓泵、除污器、阻斷器、微機控制柜以及相關儀器、儀表、閥門等
阻斷器選型時，可根據高區系統流量及高區相對高度按阻斷器圖譜確定。阻斷器的左、右進出水管與高區系統總回水管口徑相同，驅動管均為DN25鋼管。

注意事項
★工程設計中注意將阻斷器設在就近便于引接驅動水管的地方。
★高區系統水利平衡計算時，可按現行規范進行，系統循環壓力控制在10-40kpa。
★本技術僅適于正常而合乎規范的采暖系統。對于系統自身水力不平衡引起的水力失調、局部不熱均不屬于本技術負責范疇。

阻斷器選擇

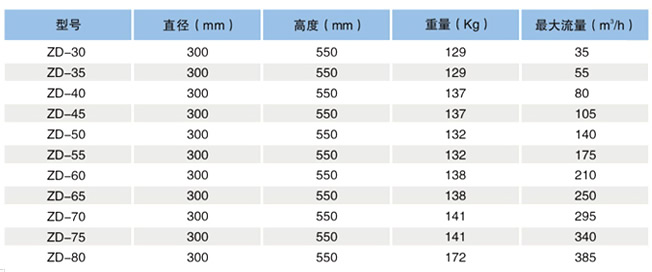

阻斷器系列表

不借用減壓閥。
       百余次試驗及大量工程實用證明，第二代產品運行穩定、動作可靠且具有構造簡單、封閉嚴密、堅固耐用、調節容易、不易堵塞等優點，其可操作性相對優先代產品而言堪稱“傻瓜型”。

本技術不僅適用于高層建筑直連供暖系統，而且也同樣適用于中央空調水系統、熱水供應系統以及其它所有液體循環系統；同理，設有阻斷器的高區供暖系統不僅適用于垂直單雙管系統、水平單雙管系統，而且也同樣適用于分戶熱計量系統等所有室內供暖系統。

主要優點
適用于所有閉式供暖系統以及變流量系統，密閉可靠、不易堵塞、運行穩定；適用于山區高差大的系統并網改造。設計簡單、安裝位置靈活，占地少、改造動作小；用于新建，統籌規劃可減少鍋爐或熱交換器及其所占據的建筑面積，降低外管網工程造價，節資、節能效益顯著；微機變頻調控，雙重監視、監控，自保護、自啟動及超壓告警，實現全自動無人控制。



帶有斷流器、阻旋器的優先代直連供暖機組運行基本原理與流程
該技術是利用現有低區供暖管網直連供暖的方法。在原有低區供暖管網定壓大小不變、運行參數、運行方式就保持不改變的前提下，在高樓引入口增設一個由微機控制的增壓泵，將低區管網的供水加壓送至高層的散熱器放熱后，高壓回水進入斷流器促進其膜流形成，進行減壓斷流，然后再進入阻旋器“復原”。通過有壓流→無壓流→再到有壓流，這樣一個逆變的過程，就使得高壓流體平穩“過渡”到了低壓流體。從而實現高層建筑與低層建筑直連并網供暖。

斷流器 —— 高層直連供暖機組優先代產品減壓裝置的配件，需與阻旋器配合使用

斷流器按進水口管徑確定型號。選用時可給出出水口管徑尺寸（通常進出口管徑相同），應保證出水口流速≤0.6m/s。考慮同網大流量現象、分戶計量變流量、水力平衡和施工變更等因素，宜適度加大回水管徑。
斷流器（見右圖）通常設在系統的高點。
斷流器規格尺寸表



阻旋器 —— 高層直連供暖機組產品減壓裝置的配件，需與斷流器配合使用

阻旋器按進、出水口管徑確定型號（進出口管徑相同）。設計選用中，將其串聯在回水管上，設置標高通常在外管網回水動水頭線下2m處。
阻旋器（見右圖）應垂直安裝。連通管（均為DN40）與立管一道引至斷流器。
阻旋器規格尺寸表

減壓閥適用于直連供暖機組的任何型號:
    該閥由主閥及外裝控制導閥組成。主要安裝于建筑物被保護給水系統的旁路中，保障主閥上游供水區的壓力，當給水管中壓力超過泄壓閥設定壓力時，泄壓閥開啟，防止管線及設備因超壓而損壞。該閥主要用于高層建筑消防測試循環系統的泄壓，是彈簧式安全閥的升級換代產品。
性能特點:
◆結構新穎合理、合理運用液壓原理控制論    ◆靈敏度高、安全泄壓    ◆閥瓣快開慢閉、無水錘沖擊    ◆運行平穩、無噪聲    ◆使用壽命時間長

安裝要求:
◆在泄壓／持壓閥前必須安裝過濾器。
◆調節時導閥上的螺桿應退出，啟動水泵讓水由泄壓閥泄出，逐漸擰入調節螺桿，使壓力逐步升高。一直到所需設定的壓力為止。調定后擰緊鎖緊螺母。

結構尺寸:

DN(mm)	L(mm)	H(mm)	H(mm)	(KG)
50	234	98	320	18
65	240	115	410	22
80	285	131	430	30
100	325	145	480	55
125	345	160	535	70
150	395	185	600	80
200	470	160	675	110
250	575	180	720	210
300	640	200	820	300
350	645	225	860	380
400	970	750	950	350

帶有減壓閥組的高層直連供暖機組組要有：加壓泵、變頻柜、電池閥、過濾器、止回閥、防水錘等組成，故障率低，經濟實用！
